High LPW 12W 12V 24V 36V EMC 7070 SMD LED

LPW 12W 12V 24V 36V EMC 7070 SMD LED מפרט:

צבע לבן7070 נוריות LED של SMD בעלות עוצמה גבוההנמצאים בשימוש נרחב ביישומים הדורשים פתרונות תאורה בהירים, יעילים ואמינים. החבילה 7 0 7 0 מתייחסת לגודל ה- LED (7.0 מ"מ x 7.0 מ"מ), שהיא גדולה יותר מאשר נוריות LED SMD סטנדרטיות, ומאפשרות לו להתמודד עם כוח גבוה יותר ולייצר פלט אור יותר.

שם המוצר	12W 12V 24V 36V EMC 7070 חבילת LED SMD
מספר חלק	GE -7070 WXXX -4 C6Z-J2B2D 0- R70
מותג צ'יפס	סין סאן 22x40mil עם 24 צ'יפס בפנים
קֶלֶט	גרסת קלט 12VDC: מספר חלק 4C6Z: 11-13 VDC עם קלט מקסימום 900mA;   גרסת קלט 24VDC: מספר החלק של 8C3Z: 23-25 VDC עם קלט מקסימום 450mA;   גרסת קלט 36VDC: מספר חלק 12C2Z: 35-37 VDC עם קלט מקסימום 300mA;
שֶׁטֶף	240-250 lm ב 10.55vdc 100mA קלט עם בערך 1 וואט; 1500-1600 LM ב 11.55VDC 700MA קלט עם בערך 8 וואט;
יעילות תאורה	230-240 lm/w ב 1 וואט כוח המדורג עם 10.55vdc 100mA; 190-200 lm/w ב 8 וואט מדורג עם 11.55vdc 700mA;
צֶבַע	2700K, 3000K, 4000K, 5000K, 6500K זמין כאן SDCM<5  Ra>70
כּוֹחַ	מקסימום בסביבות 12 וואט עם כוח מלא טעון
חומר חבילה	EMC Flat 7070 חבילה
זווית תאורה	120 מעלות עם חבילה שטוחה, ללא עדשת סיליקון כיפה למעלה
מותג ויצרן	GMLEDS, GMKJ
אַחֲרָיוּת	4 שנים
שירות OEM	1. חלקי SKD זמינים; 2.

מדוע עלינו להשתמש בחבילת EMC במקום בחבילת PCT או PPA עבור LED SMD בעל כוח גבוה?

כאשר בוחרים חבילה למכשיר הרכבה על פני השטח הגבוה (SMD), הבחירה בין EMC (תרכובת דפוס אפוקסי), PCT (מנשא שבב פלסטיק), או חבילות PPA (פוליפטלמיד) היא קריטית בגלל התרמי, המכני ואופטי דרישות של יישומים בעלי עוצמה גבוהה. זו הסיבה שלעתים קרובות עדיף EMC על פני PCT או PPA עבור נוריות SMD בעלות עוצמה גבוהה:

1. יציבות תרמית ועמידות בחום

EMC: חבילות EMC מיוצרות מתרכובות דפוס אפוקסי בעלות יציבות תרמית מעולה ויכולות לעמוד בטמפרטורות גבוהות (בדרך כלל עד 150 מעלות ומעלה). זה חיוני עבור נוריות LED בעלות עוצמה גבוהה, המייצרות חום משמעותי במהלך הפעולה.

PCT: לחומרי PCT יש עמידות תרמית טובה אך בדרך כלל נחותות מ- EMC מבחינת יציבות תרמית לטווח הארוך בטמפרטורות גבוהות.

PPA: ל- PPA יש התנגדות תרמית נמוכה יותר בהשוואה ל- EMC, מה שהופך אותו פחות מתאים ליישומים בעלי עוצמה גבוהה שבהם ניהול חום הוא קריטי.

(מעל פיקטורה: PCT 2835 נוריות SMD)

2. מוליכות תרמית

EMC: לרוב יש לחומרי EMC מוליכות תרמית טובה יותר בהשוואה ל- PPA, מה שמאפשר פיזור חום יעיל יותר מבבב ה- LED. זה עוזר לשמור על ביצועי ה- LED ואורך החיים של LED.

PPA: ל- PPA יש מוליכות תרמית נמוכה יותר, מה שעלול להוביל להצטברות חום ולהפחתת תוחלת LED מופחתת ביישומים בעלי עוצמה גבוהה.

3. חוזק מכני ועמידות

EMC: חבילות EMC מספקות חוזק מכני ועמידות מצוינות לפיצוח, החשוב לנוריות LED בעלות עוצמה גבוהה שעוברות רכיבה על אופניים תרמיים (חימום וקירור חוזרים ונקרים).

PCT: בעוד ש- PCT מציע תכונות מכניות טובות, יתכן שהוא לא חזק כמו EMC בסביבות לחץ גבוה.

PPA: PPA נוטה יותר לפיצוח והשפלות תחת לחץ תרמי, מה שהופך אותו לאמין פחות עבור נוריות LED בעלות עוצמה גבוהה.

(מעל תמונה: EMC 3030 נוריות SMD)

4. ביצועים אופטיים

EMC: לחומרי EMC יש שקיפות גבוהה ותכונות העברת אור מעולות, החיוניות לשמירה על בהירות ויעילות נוריות LED בעלות עוצמה גבוהה.

PPA: PPA נוטה לצהוב או להתפוגג לאורך זמן כאשר הוא נחשף לטמפרטורות גבוהות ואור UV, מה שיכול להפחית את הביצועים האופטיים של ה- LED.

5. עמידות בפני לחות

EMC: חבילות EMC בעלות עמידות מעולה של לחות, החשובה לשמירה על האמינות של נוריות LED בעלות עוצמה גבוהה בסביבות לחות או קשות.

PPA: PPA חשוף יותר לספיגת לחות, מה שעלול להוביל לדה או כישלון של חבילת ה- LED.

6. אמינות לטווח הארוך

EMC: חבילות EMC נועדו לעמוד בתנאים הקשים הקשורים להפעלת LED בעלת עוצמה גבוהה, כולל טמפרטורות גבוהות, רכיבה על אופניים תרמיים וחשיפה סביבתית. התוצאה היא אמינות טובה יותר לטווח הארוך.

PPA: חבילות PPA נוטות יותר להשפיל לאורך זמן בתנאים דומים, מה שמוביל לכישלון פוטנציאלי או לביצועים מופחתים.



תַקצִיר

עבור נוריות LED בעלות עוצמה גבוהה, חבילות EMC מועדפות בדרך כלל על פני PCT או PPA מכיוון שהן מציעות יציבות תרמית טובה יותר, מוליכות תרמית גבוהה יותר, חוזק מכני מעולה, ביצועים אופטיים מעולים ועמידות רבה יותר של לחות. מאפיינים אלה הופכים את חבילות EMC לאמינות ועמידות יותר בדרישות יישומים בעלי עוצמה גבוהה, ומבטיחים ביצועים עקביים ותוחלת חיים ארוכה יותר עבור נוריות LED.

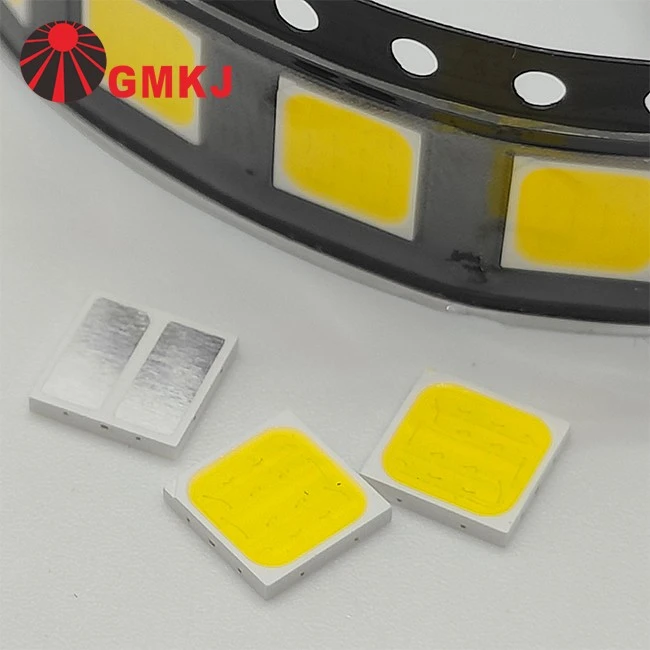

High LPW 12W 12V 24V 36V EMC 7070 SMD LED תמונה:

LPW 12W 12V 24V 36V EMC 7070 SMD LED מידות:

LPW 12W 12V 24V 36V EMC 7070 SMD LED מפרט:

פָּרָמֶטֶר	סֵמֶל	תנאים	דקה	ממוצע.	מקס	יחידות
מתח קדימה	VF	IF=700 ma	11.0	--	13.0	V
שטף זוהר	Φv	IF=100 ma	240		250	LM
שטף זוהר	Φv	IF=700 ma	1500		1600	LM
יעילות תאורה		IF=100 ma	230		240	LM/W.
חלק לא. GE -7070 W 270-4 C6Z-J2B2D 0- R70	CCT	IF=700 ma	--	2700	--	K
חלק לא. GE -7070 W 300-4 C6Z-J2B2D 0- R70	CCT	IF=700 ma	--	3000	--	K
חלק לא. GE -7070 W 400-4 C6Z-J2B2D 0- R70	CCT	IF=700 ma	--	4000	--	K
חלק לא. GE -7070 W 500-4 C6Z-J2B2D 0- R70	CCT	IF=700 ma	--	5000	--	K
חלק לא. GE -7070 W 650-4 C6Z-J2B2D 0- R70	CCT	IF=700 ma	--	6500	--	K
סובלנות צבעונית		IF=700 ma	--	--	5	SDCM
Cri	RA	IF=700 ma	70	--	--	--
מקדם טמפרטורה של מתח קדימה	∆VF/∆T	IF=700 ma	−−	-2	−−	MV/ תואר
זרם הפוך	IR	VR=20V	−−	−−	10	μ A
זווית צפייה	2Θ1/2	IF=700 ma	−−	120	−−	דוקטורט

דוח מבחן בשעה 100ma:

דוח מבחן בשעה 700mA:
