40W 12V XHP70 7070 LED SMD

40W 12V XHP70 7070 SMD LED מפרט:

שם המוצר	40W 12V XHP70 7070 LED SMD
מספר חלק	GD-7070W500-4CD0-S2G7M-R70
מותג צ'יפס	צ'יינה סנאן שבבי, שבב הפוך ללא חוט מלוכד בפנים
קֶלֶט	11.5-12.5vdc עם מקסימום 3A
שֶׁטֶף	4000-4500lm עם הספק מלא של 3A טעון
כּוֹחַ	מקסימום 40 וואט
צֶבַע	2700K, 3000K, 4000K, 5000K, 5700K ו-6500K זמינים. CRI can be Ra>70, Ra>80 אופציונלי
בַּקָשָׁה	תאורת לד לרכב, פנסי עבודה לד, פנסי פלאש לד
חומר אריזה	חבילת מצע קרמיקה ALN; לוח נחושת כוכב 20 מ"מ מולחם;
זווית תאורה	120 מעלות עם עדשת סיליקון כיפה
מותג ויצרן	GMLEDs, GMKJ
אַחֲרָיוּת	4 שנים
שירות OEM	1. חלקי SKD זמינים; 2. לוחות PCB אלומיניום להרכבת LED זמין גם כאן.



נוריות SMD מסוג Flip chip נחשבות בדרך כלל לאמינות יותר מנורות SMD מחוברות חוט מכמה סיבות:

ללא הדבקת חוטים: נוריות LED Flip chip מבטלות את הצורך בקשרי חוטים, שהם נקודת כשל נפוצה בעיצובי LED מסורתיים. קשרי חוטים יכולים להתרופף או להישבר עקב מתח תרמי או מתח מכני.

ניהול תרמי טוב יותר: בעיצובי שבב הפוך, שבב ה-LED מותקן ישירות על המצע. מגע ישיר זה משפר את פיזור החום, מה שמוביל לביצועים תרמיים טובים יותר ולתוחלת חיים ארוכה יותר. לעומת זאת, ללדים המחוברים בחוט יש לרוב מסלולים תרמיים פחות יעילים.

גודל קטן יותר וצפיפות גבוהה יותר: ניתן להפוך את נוריות ה-Flip chip לקטנות יותר ולארוז בצפיפות רבה יותר, מה שמאפשר עיצובים קומפקטיים יותר מבלי לפגוע בביצועים. זה יכול להיות יתרון במיוחד ביישומים שבהם המקום מוגבל.

יעילות גבוהה יותר: ההרכבה הישירה של שבב ה-LED בעיצובי שבב הפוך יכולה לשפר את היעילות האופטית. משמעות הדבר היא תפוקת אור רבה יותר עבור אותה כמות של קלט חשמלי, התורם לאמינות ולביצועים הכוללים.

לחץ מכני מופחת: מכיוון שאין חוטים לחבר את השבב ללוח המעגלים, עיצובי שבב הפוך נוטים לחוות פחות מתח מכני במהלך הייצור והתפעול, מה שמפחית את הסבירות לכשלים.

הסבר חזותי (תיאור)

LED Flip Chip SMD: דמיינו שבב LED מרובע קטן המותקן ישירות על לוח מעגלים. כל שטח הפנים של השבב נמצא במגע עם המצע, מה שמאפשר לחום להתפזר בצורה אחידה ויעילה. אין חוטים המחברים את השבב, מה שהופך אותו לנקי יותר ופחות נוטה לכישלון.

LED SMD עם חוט מלוכד: דמיין שבב LED בגודל דומה, אבל עם חוטים דקים המחברים אותו ללוח. חוטים אלה בלולאה מעל השבב, ויוצרים נקודות בהן מתח יכול להצטבר. עם הזמן, רעידות או מחזוריות תרמית עלולים לגרום לחוטים אלה להישבר או להתנתק, מה שיוביל לכשל.





40W 12V XHP70 7070 SMD LED תמונת:

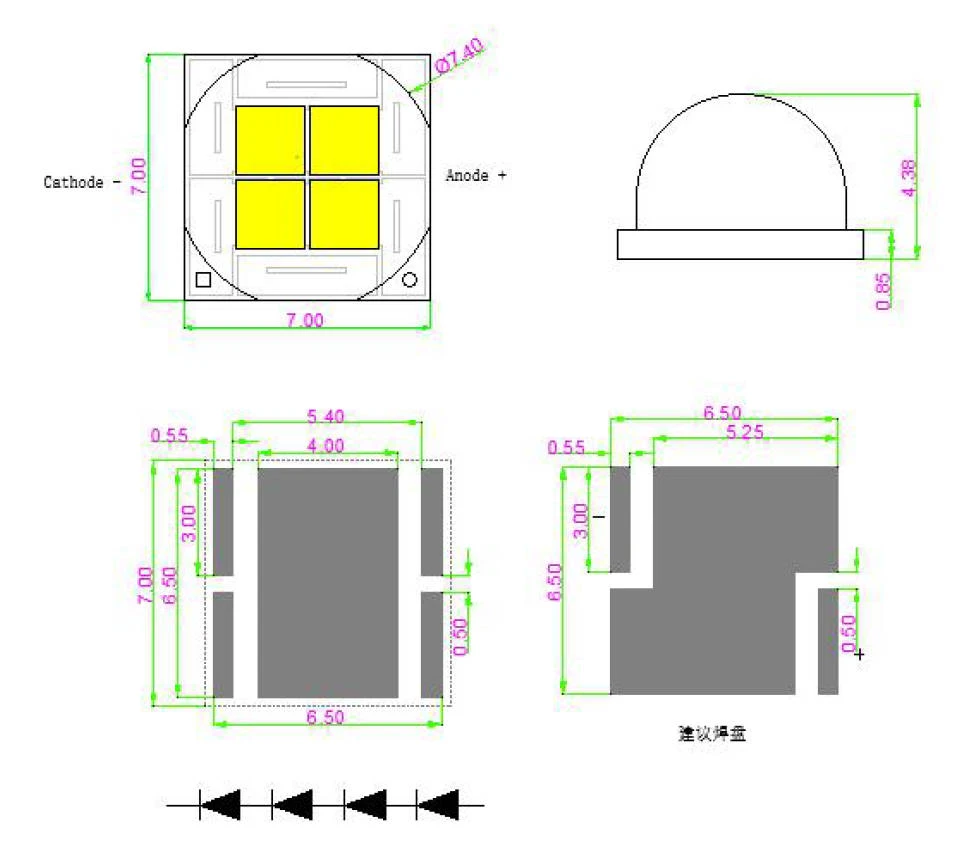

40W 12V XHP70 7070 מידות LED SMD:

40W 12V XHP70 7070 SMD LED מפרט חשמלי:

פָּרָמֶטֶר	סֵמֶל	תנאים	מינימום	ממוצע	מקסימום	יחידות
מתח קדימה	VF	IF=3000mA	12.00	--	14.00	V
צומת התנגדות תרמית ללוח	RΘJ-B	IF=3000mA	--	1	--	תואר /W
שטף אור	Φv	IF=3000mA	4000	--	4500	lm
טמפרטורת צבע	CCT	IF=3000mA	4700	--	5300	K
CRI	רא	IF=3000mA	70	--	--	--
הפוך זרם	IR	VR=20V	−−	−−	10	μ A
זווית צפייה	2Θ1/2	IF=3000mA	−−	120	−−	Deg



לפרטים נוספים, אנא צור איתנו קשר ישירות!
