3535 חבילה 850nm VCSEL לייזר IR הספק גבוה עבור חישת ראיית מכונה

VCSEL של 850 ננומטר מספק אור אינפרא אדום קרוב ל-הדוק עם אלומה מעגלית בהתרחקות נמוכה, תגובת אפנון מהירה במיוחד ויכולת עיצוב קרן מדויקת, התואמות באופן מושלם חישה דיוק גבוהה- ומערכות ההדמיה במהירות-גבוהות. חבילת הלייזר GM535DIO 535DIO 535DIO 3nDio 535D 3500 משלב שבב הספק- גבוה בתוך בית SMD קומפקטי, הכולל צפיפות הספק יוצאת דופן, פלט אורך גל יציב ויעילות צימוד אופטית מעולה. טביעת רגל סטנדרטית בגודל 3.5×3.5 מ"מ תומכת בהרכבת תיקון SMT המוני ובפריסת מערך צפופה עבור מודולים אופטיים ממוזערים. עם יציבות קרן עקבית במצב עבודה מתמשך, לייזר VCSEL 850nm זה מתאים למגוון רחב של תחומים תעשייתיים וצרכניים מיינסטרים: זיהוי פנים תלת מימד, מדידת מרחק ראיית TOF, מדידת טווח קצר במכונה,{5} ברקוד תעשייתי. ומכלולי חישת אינפרא אדום מותאמים אישית.

יצירת קרן אינפרא אדום מדויקת – טכנולוגיית VCSEL 3535 ארוז 850nm

ביצועי קרן אינפרא אדום מבוקרת של VCSEL 850nm

beam angle 20

זווית האלומה הסטנדרטית של 20 מעלות מספקת פלט אופטי מאוזן בין מרחק ההקרנה ואזור הכיסוי.

בקרת קרן מותאמת אישית

עבור יישומים הדורשים דפוסי תאורה שונים, GMKJ תומכת בפתרונות אופטיים מותאמים אישית לרבות מפזרים, מרחיבים אלומה ואלמנטים אופטיים כדי לשנות את חלוקת האלומה בהתאם לדרישות המערכת.

diffuser beam

אינטגרציה אופטית גמישה עבור מערכות VCSEL ארוזות 850nm 3535

3535 850nm VCSEL זה תומך בהתאמה גמישה עם מפזרי IR ייעודיים, עדשות ומודולים אופטיים. אריזת ה-SMD הסטנדרטית מפשטת את פריסת ה-PCB ואת הרכבת נתיב האור, ומממשת אינטגרציה חלקה עבור טווחי TOF, הדמיה תלת-ממדית והתקני חישה תעשייתיים.

פיתוח מודול VCSEL מותאם אישית 850nm

850nm module

application VCSEL TOF sensing

3535 850nm מבנה חבילת VCSEL ועיצוב אינטגרציה אופטית

850NM VCSEL laser

מאפיינים אופטיים וחשמליים של 3535 850nm מקור לייזר VCSEL

פָּרָמֶטֶר	מִפרָט
מספר חלק	GDY-3535VS850-1CC2-D5D7B
שיא אורך גל	850 ננומטר
דירוג כוח	7.7W
סוג החבילה	חבילת קרמיקה 3535
זווית צפייה	זווית קרן 20
מתח קדימה	1.9-2.2V
זרם קדימה	מקסימום 3500mA
יישומים	מודולים משולבים של ToF, חישה תלת-ממדית וראיית מכונה.
כוח אופטי	2700-3500mW ב-3500mA

850nm 20 beam

הערכים החשמליים הבאים מייצגים תנאי פעולה אופייניים.

פָּרָמֶטֶר	סֵמֶל	תנאים	מינימום	ממוצע	מקסימום	יחידות
מתח קדימה (Vf)	V_F	I_F=3500mA	1.80	2.00	2.20	V
זרם סף (阈值电流)	אית'	--	300	500	700	אִמָא
צומת התנגדות תרמית ללוח (热阻)	RΘ_J-B	I_F=3500mA	--	1	--	תואר /W
שטף קורן (光功率)	Φe	I_F=3500mA	2700	3000	3500	mW
שיא אורך הגל (峰值波长)	λp	I_F=3500mA	842	850	858	נ"מ
זווית צפייה^[1] (发光角度)	2Θ_1/2	I_F=3500mA	−−	20	−−	Deg

GMKJ LED|פתרונות תאורה בצבע LED וראיית מכונה

ג'נין
GMKJ LED|פתרונות LED

דוא"ל: gmkj06@gmleds.com
WhatsApp: +86-18878641376

תמיכה זמינה:

בחירת אורך גל ירוק (490–530 ננומטר)
עיצוב תאורה של Machine Vision
התאמה אישית של מערך LED PCB
אופטימיזציה של מערכת הדמיה אופטית
תמיכה בהערכה ובדיקות לדוגמה

תגיות פופולריות: חבילה 3535 850nm vcsel לייזר לייזר IR הספק גבוה עבור חישת ראיית מכונה, סין, יצרנים, ספקים, מפעל, מחיר, זול, הצעת מחיר, גיליון נתונים, מפרט, מפרט

זוג: 6065 RGBW LED 60W עוצמה גבוהה 4 ב-1 LED לתאורת במה ראש נע

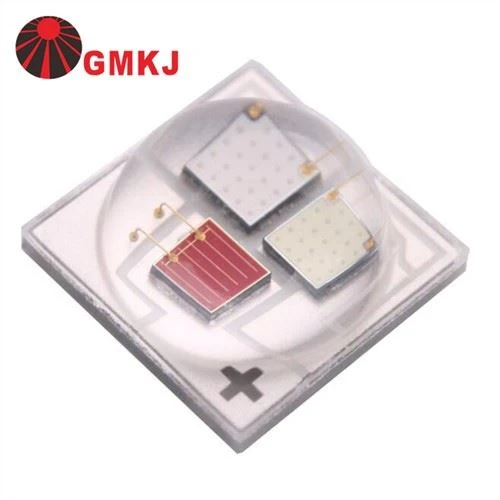

הבא: 3535 LED קרמי RGB 1W*3 SMD 3-in-1 LED צבעוני בהספק גבוה
