6-1. מצב הלחמה LED מסוג חור דרך (תבנית פלסטיק)
בעת הלחמה, אין להלחים את ה-LED קרוב יותר מ-3 מ"מ מהחלק התחתון של העדשה, ואל תפעיל לחץ על מסגרת העופרת כאשר הנורית חמה.

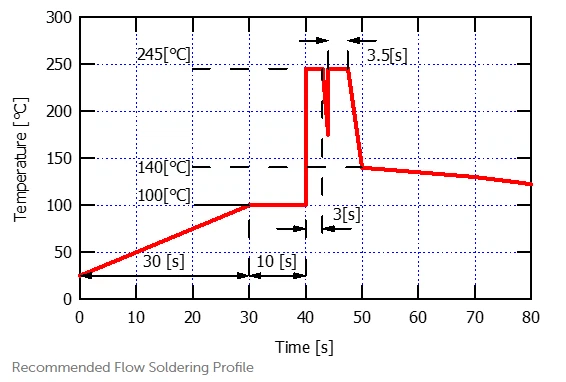

פרופיל הלחמת זרימה מומלץ
מצב הלחמה ידנית מומלץ
אין לבצע הלחמה ידנית יותר מפעם אחת.
| טֶמפֶּרָטוּרָה | 350℃ מקסימום |
| זמן הלחמה | 3 שניות מקסימום |
6-2. תנאי הלחמה לנוריות SMD (Surface Mount Device).
LED מסוג SMD מתוכנן להיות מולחם מחדש ב-PCB.
אין לבצע הלחמת זרימה חוזרת יותר מפעם אחת.
בעת הלחמה, אל תפעיל לחץ על ה-LED כאשר ה-LED חם
הלחמה ידנית אינה מומלצת עבור LED מסוג SMD.
תכונת פרופיל
| מִינִימוּם | המלצה | מַקסִימוּם | יחידה | |
|---|---|---|---|---|
| קצב העלאה לחימום מוקדם של 25℃ עד 150℃ | 2 | 2.5 | K/s | |
| מחממים טמפרטורה | 150 | 150 | 160 | ℃ |
| קצב העלאה לחימום מוקדם של 150℃ עד 250℃ | 1.4 | K/s | ||
| טמפרטורת שיא | 250 | ℃ | ||
| זמן מעל 150℃ | 110 | s | ||
| זמן בשיא הטמפרטורה | 5 | s | ||
| קצב ירידה | 3 | 5 | K/s |
