8 שיטות להערכת איכות של חבילת שבבי LED.
1. ההבדל בכוח קרינת השבבים
קח כדוגמה דגם מסוים של שבב LED Sanan. גודל השבב הוא 23X10mil. לשבב זה יש 4 רמות הספק קרינה (I=20mA). ככל שעוצמת הקרינה גבוהה יותר, כך נוצרו חרוזי המנורה בהירים יותר.
הספק קורן D24 26-28mW
D25 —— הספק קורן 28-30mW
D26 —— הספק קורן 30-33mW
D27 —— הספק קורן 33-36mW
ההבדל בין עוצמת הקרינה של D24 ו- D27 הוא 8mW, כלומר בהירות חרוזי המנורה המיוצרים על ידי שבב באותו גודל שונה, ולכן יש צורך לדעת את רמת הספק הקרינה של השבב.
2. ההבדל בין חומר סוגר חרוז המנורה
כיום קיימים בשוק סוגרי אלומיניום, סוגרי פליז, סוגרי נחושת וכו '. סוגרי אלומיניום הם הזולים ביותר, וסוגריים מנחושת הם היקרים ביותר, עם הפרש במחירים של יותר מעשר פעמים. אפילו סטנט הנחושת, מחיר ציפוי הכסף שונה גם הוא. השוק בדרך כלל קורא לזה סטנט טוב, שרובו עשויים פליז וציפוי כסף.
3. ההבדל בגודל שבב
גודל השבב נמדד בדרך כלל במיליונים. באופן כללי, ככל שהשבב גדול יותר, כך הבהירות גבוהה יותר. אך ללא מיקרוסקופ מדידה בעל עוצמה גבוהה, לא קל להבחין בהבדל בגודל השבב.
אנו יכולים להשוות את גודל השבב על ידי חישוב שטח השבב. לדוגמה, שבב 23X10mil הוא בשטח של 230 מיל רבוע. זוהי דרך טובה להשתמש באזור השבבים כדי להבחין בגודל השבב.
4. ההבדל בין חומרי מליטה תיל
השבב והסוגר מחוברים באמצעות ריתוך תיל זהב להשלמת חיבור האלקטרודה. כיום ישנם שני סוגים של חוטי סגסוגת וחוטי זהב טהור הנמצאים בשימוש נפוץ בשוק. חוט הזהב הטהור עדיף.
חוט הזהב מחולק ל 0.7, 0.9, 1.0, 1.2 וכו 'בהתאם לעובי. ככל שחוט הזהב עבה יותר, קבוצת החום נמוכה יותר וחייו ארוכים יותר, ולכן יש צורך להבין את החומר והקוטר של חוט הזהב.
5. ההבדל בין זרחנים
חרוז האור הלבן עשוי שבב כחול וזרחן צהוב. הזרחן מחולק בעיקר לאלומינט ולסיליקט. הביצועים של אלומינט טובים יותר מסיליקט, והמייצג ביותר של אלומינט הוא YAG. ל- YAG ביצועים יציבים וריקבון אור נמוך. היציבות הכימית של הסיליקט עצמו ירודה, אך הבהירות גבוהה מזו של YAG. חשבון ציבורי WeChat: רשת LED שנזן
לשני החומרים יתרונות וחסרונות משלהם. איזה חומר לבחור הוא שאלה שצריך לשקול!
6. ההבדל בין דבק
זרחנים מונחים על השבב לאחר ערבוב עם דבק. איכות הדבק משפיעה על ריקבון האור והסחיפה הצבעונית של מקור האור LED. קל להדביק את הדבק באיכות ירודה, ריקבון האור גדל וחיי מקור האור LED מופחתים!
7. מפרט של פיצול אור, הפרדת צבעים ולחץ חלקי
פיצול אור: פחי בהירות, פחי לומן או פחים בעוצמת אור. משמש להארת מקור אור, בדרך כלל השתמש בחלוקת לומן.
הפרדת צבעים: טמפרטורת הצבע מחולקת לקבצים, כגון 3200K-3350K כקובץ הראשון. מפעל האריזה הרגיל יספק את קוד ה- BIN לטמפרטורת הצבע, ככל שסל טמפרטורת הצבע קטן יותר, כך ייטב. טמפרטורת הצבע קטנה, ועקביות הצבע של מקור האור היא טובה.
חלוקת מתח: חלוקת מתח, כגון 3.0V-3.15V. מכיוון שמקור האור מחובר בסדרה ובמקביל, חלוקת המתח נשלטת בתוך 0.15V, כך שהתפלגות הזרם של מקור האור אחידה, דבר המועיל לשיפור חייו של מקור האור.

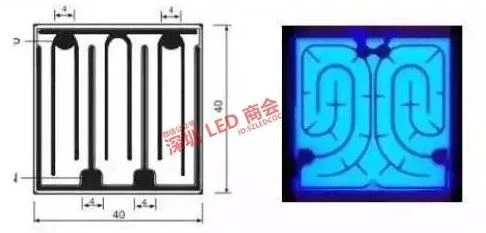

8. מפת אלקטרודות שבב LED
בנסיבות רגילות יצרני LED יציינו כי חרוזי מנורת ה- LED שלהם ארוזים עם שבב מסוג מסוים, אך לאחר שבב ה- LED הלבן ארוז, לא ניתן לשפוט את יצרן השבב לפי המראה, ויש צורך להפשיט את השבב. ונבדק במיקרוסקופ בעל הספק גבוה. (לשבבי LED שונים יש דפוסים שונים של סידור אלקטרודה מוליכה)
דפוס אלקטרודה זה נקרא גם תבנית אלקטרודת השבב. בשל שבבי LED שונים, דפוסי האלקטרודות המוליכות שונות. לכן ניתן לאמת את מותג שבבי ה- LED על ידי בדיקת תבנית אלקטרודות השבבים.
בשוק אספקת חרוזי מנורות LED, הבעיות השכיחות ביותר הן בהירות שווא, חוסר עקביות בגודל שבבים, שבבי מותג מזויפים וסוגריים מברזל המתיימרים להיות סוגרי נחושת. ניתן לזהות בעיות אלה באמצעות 8 השיטות הנ"ל, או שניתן לאתר אותן על ידי סוכנות בדיקת LED מקצועית.
