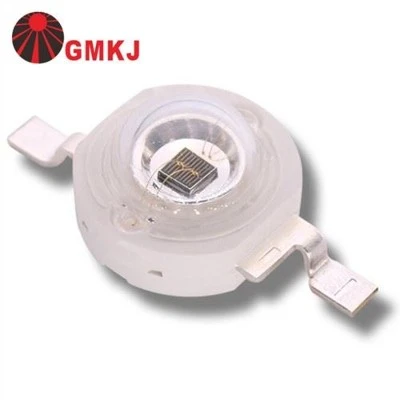

אינפרא אדום הוביל דיודת LED בהספק גבוה של 850 ננומטר
תועלת הלקוח של IRED בהספק גבוה
− פולטי אינפילם דק יעילים ביותר עד לגודל 1 מ"מ2
− הספק פלט אופטי גבוה עד 2 W / התקן
− יעילות אלקטרו-אופטית גבוהה עד 48%
− תכונות תרמיות מצוינות (Rth)
− הלחמה מחדש בטכנולוגיית SMT סטנדרטית
− שבבי צומת יחידים דו-שניים (מחסנית)
− ממדים קומפקטיים לאשכולות צרים
− חבילה, כוח, אורכי גל וקורה שונים אפשרויות זווית
− אותן חבילות זמינות עם נוריות LED גלויות
תכונות המוצר:
יישום מוצר:
דיודת פולטת אור אינפרא-אדום (LED) אינה משמשת להדלקת מסכים ומנטרת את האופן שבו נורות LED אחרות; במקום זאת, הוא משמש לעתים קרובות עבור יישומים שאינם חזותיים עבור תאורה בלילה. היישום של LED אינפרא אדום תלוי ננומטר שלה (nm), או אורך הגל שלה, עם השימוש הנפוץ להיות בין 808nm ו 940nm. התקני אינפרא-אדום LED משמשים בחיי היומיום בבקרים מרוחקים של טלוויזיה וקוראי כרטיסים אוטומטיים. ניתן להפריד את השימוש נוריות אינפרא-אדום לשני סוגים: ישיר ומשקף, והאופן שבו נורית ה- LED האינפרא-אדומה ודיודה המקבלת מקיימים אינטראקציה קובעת את השימושים של ה- LED.
בקצה התחתון של תדר האינפרא-אדום, 808nm, נוריות אינפרא-אדום משמשות בדרך כלל ביישומים שאינם חזותיים, אך נמצאות גם במצלמות אבטחה. לייזרים ומצב מוצק ולייזרים ומכשירים רפואיים פועלים בתדר אינפרא אדום זה. תאורת אינפרא אדום אפשרית גם כאן, ומאפשרת למצלמות אבטחה לתפקד בלילה ללא אור, אם כי התמונה שהם לוכדים היא בדרך כלל ברזולוציה נמוכה. בגובה 830 ננומטר, אור אינפרא אדום זה משמש לקוראי כרטיסים אוטומטיים ברכבת התחתית ובמלונות.
בין 840nm ו 870nm, נוריות אינפרא אדום נמצאים בדרך כלל יותר ביישומים חזותיים. נוריות LED אלה משמשות במצלמות עמידות למים ובמצלמות אבטחה בשעות היום והלילה בחנויות ובצומת דרכים. היישום הלא חזותי באורך גל זה נראה בעיקר במערכות אזעקה שקטות וטלפוני דלת.
אות ה-LED האינפרא אדום הגבוה ביותר, 940 ננומטר, הוא זה שהצרכנים משתמשים בו לרוב. זהו ה- LED האחראי לפונקציונליות של שלטים רחוקים, כולל אלה המשמשים עם טלוויזיות ונגני דיסק וידאו דיגיטלי (DVD). בקרי משחקים אלחוטיים שייכים גם הם לרשימה זו. כל מכשיר המשתמש בשלט רחוק עם טכנולוגיית אינפרא-אדום משתמש באות LED זה.
כדי לגרום לאינפרא-אדום LED לפעול, יש להשתמש באחת משתי שיטות בקרה. ל- Direct Light יש את נורית ה- LED הנפלטת בהתקן הבקרה, ואת הדיודה המקבלת בהתקן המקבל, והתקן הפלטה אינו צריך להצביע ישירות על ההתקן המקבל. שיטה זו היא השיטה המודרנית; זה יותר נוח לשימוש, כי המשתמש לא צריך ישירות לכוון את הבקר על המכשיר.
דיודת פולטת אור אינפרא אדום (IR LED) היא נורית LED ייעודית הפולטת קרני אינפרא אדום הנעות בין 700 ננומטר לאורך גל של 1 מ"מ. נוריות IR שונות עשויות לייצר אור אינפרא אדום של אורכי גל שונים, בדיוק כמו נוריות LED שונות לייצר אור של צבעים שונים
נוריות IR עשויות בדרך כלל מארסניד גליום או ארסניד גליום מאלומיניום. בהשלמה עם מקלטי אינחזא, אלה משמשים בדרך כלל כחיישנים.
המראה של נורית IR זהה ל- LED נפוץ. מכיוון שהעין האנושית אינה יכולה לראות את קרינת האינפרא אדום, לא ניתן לזהות אם נורית אינפרא-אדום פועלת. מצלמה במצלמת טלפון סלולרי פותרת בעיה זו. קרני ה- IR מ- IR LED במעגל מוצגות במצלמה.
נורית אינפרא-סם היא סוג של דיודה או מוליך למחצה פשוט. זרם חשמלי מותר לזרום בכיוון אחד בלבד בדיודות. כאשר הזרם זורם, אלקטרונים נופלים מחלק אחד של הדיודה לתוך חורים בחלק אחר. כדי ליפול לתוך החורים האלה, האלקטרונים חייבים לשפוך אנרגיה בצורה של פוטונים, אשר מייצרים אור.
יש צורך לווסת את הפליטה מדיודה IR להשתמש בו ביישום אלקטרוני כדי למנוע מפעיל מזויף. אפנון גורם לאות מ- IR LED להתבלט מעל הרעש. דיודות אינפרא-אדום כוללות חבילה אטומה לאור גלוי אך שקופה לאינפרא-אדום. השימוש המאסיבי של נוריות IR בשלטים רחוקים ומערכות אזעקת בטיחות הפחית באופן דרסטי את התמחור של דיודות IR בשוק.
ממד חבילה
גליון נתונים:
אינפרא-אדום הוביל 850nm כוח גבוה הוביל דיודות גליון נתונים ניתן להוריד מדף זה.
